Aurinkopaneeliteline: Valintaopas asennukseen
Aurinkopaneeliteline ei ole pelkkä kiinnitystarvike, vaan osa koko aurinkosähköjärjestelmän turvallisuutta ja kestävyyttä. Oikea ratkaisu riippuu muun muassa asennuspaikasta, katon materiaalista tai maan perustamisolosuhteista sekä tuuli- ja lumikuormista.
Katolle ja maahan asennettavat järjestelmät suunnitellaan eri lähtökohdista. Tässä oppaassa selviää, mitä aurinkopaneelitelineen valinnassa on huomioitava, miten kattomateriaali vaikuttaa kiinnitykseen, mitä maatelinettä suunniteltaessa pitää ottaa huomioon ja missä kulkevat omistajan tarkastusten sekä ammattilaisen suunnittelu- ja asennustöiden rajat. Myös lupa- ja dokumentointitarpeet on tarkistettava ennen hankkeen aloittamista.
Mikä on aurinkopaneeliteline ja miten se valitaan?
Aurinkopaneeliteline muodostaa paneelien ja rakennuksen tai maanpinnan välisen kantavan kokonaisuuden. Se pitää paneelit paikallaan, välittää tuuli- ja lumikuormat kiinnityspisteisiin ja vaikuttaa siten koko järjestelmän käyttöikään. Aurinkosähköjärjestelmään kuuluvat paneelien lisäksi niiden kiinnitystelineet tai muu kiinnitysjärjestelmä, kuten Scanofficen aurinkosähköä käsittelevässä oppaassa kuvataan.
Teline valitaan aina paneelien, asennuspaikan ja kiinnitysalustan muodostamana järjestelmänä. Pelkän yksittäisen kiskon, kannakkeen tai ruuvin perusteella ei voi arvioida ratkaisun sopivuutta.
Valinnan tärkeimmät lähtökohdat
- Asennuspaikka: Katto käyttää olemassa olevaa rakennetta. Maahan asennettava järjestelmä tarvitsee erillisen tukirakenteen, sopivan sijoituspaikan ja perustamisen.
- Alusta ja kiinnitystapa: Kattomateriaali määrittää, millainen kiinnitys on mahdollinen. Maatelineessä ratkaisu voi perustua esimerkiksi maa- tai betoniperustukseen, mutta mitoitus riippuu kohteesta.
- Tuuli ja lumi: Rakenteen, kiinnikkeiden ja perustusten on sovelluttava paikallisiin kuormituksiin. Yksittäinen toimittajan maininta Suomen oloihin testatusta tuotteesta ei korvaa kyseisen kohteen rakenteellista suunnittelua.
- Paneelien sijoittelu: Maajärjestelmässä rivien väliin on jätettävä riittävästi tilaa, jotta paneelit eivät varjosta toisiaan. Jyrkempi asennuskulma tarvitsee enemmän tilaa.
- Kestävyys ja huollettavuus: Ulkona rakenne ja komponentit altistuvat muun muassa sateelle ja tuulelle. Myös korroosion ehkäisy ja rakenteen tarkastettavuus kuuluvat suunnitteluun.
- Kokonaisuuden yhteensopivuus: Paneelit, teline, kiinnikkeet ja alusta on sovitettava yhteen valitun järjestelmän teknisten ohjeiden mukaisesti.
Katon ja maan välinen valinta on ennen kaikkea rakenteellinen ja tilankäytöllinen. Maakiinnitys antaa yleensä enemmän vapautta paneelien suuntauksen ja kulman valintaan, mutta vaatii tontilta tilaa ja voi olla alttiimpi varkauksille. Lisäksi vakuutusyhtiö voi asettaa maahan asennettavalle järjestelmälle erillisiä suojaus- tai vahingontorjuntavaatimuksia.
Omistaja voi tarkastella esimerkiksi katon tai sijoituspaikan yleistä kuntoa, esteitä ja paneelien mahdollista varjostumista. Telineen mitoitus, kiinnityspisteiden valinta, perustukset ja kuormien arviointi kuuluvat kuitenkin ammattilaisen suunniteltaviksi ja tarkastettaviksi. Tuotevalinta tehdään vasta, kun asennusalusta ja koko järjestelmän vaatimukset on selvitetty.
Aurinkopaneeliteline katolle

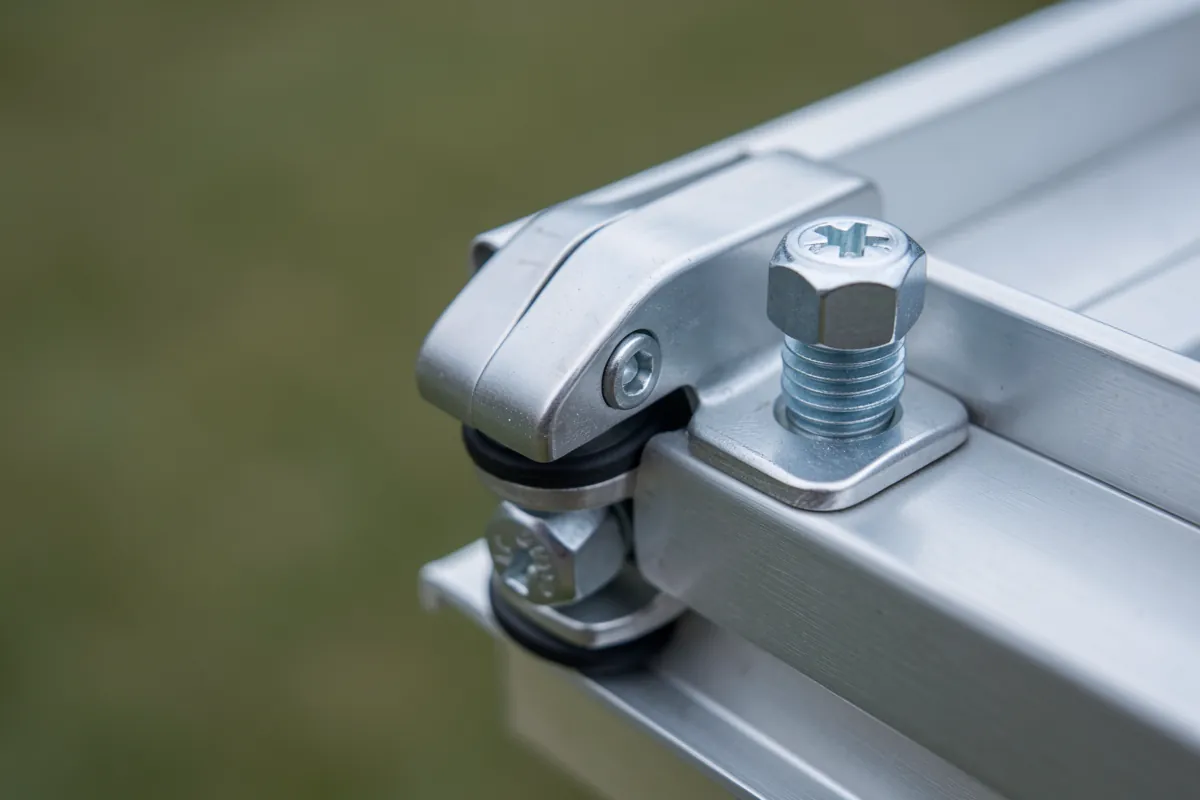

Kattokiinnityksessä aurinkopaneelitelineen on sovittava sekä katon rakenteeseen että pintamateriaaliin. Tiili-, pelti- ja bitumi- eli huopakatto tarvitsevat erilaiset kiinnitysratkaisut, joten yleismallinen teline ei sellaisenaan sovi jokaiseen kohteeseen. Katon kunto, rakenne, pinta-ala, varjostukset sekä tuuli- ja lumikuormat arvioidaan ennen mitoitusta. Käytännön kattoratkaisuja käsitellään myös 1KOMMA5° Suomen aurinkopaneelien kiinnitystä käsittelevällä sivulla.
Kiinnitys kattomateriaalin mukaan
- Tiilikatto: Tiili poistetaan kiinnityskohdasta, ja kiinnitys tehdään katon ruoteeseen. Tiili asetetaan tämän jälkeen takaisin paikalleen. Ratkaisun on säilytettävä katon vedenpitävyys.
- Peltikatto: Saumakiinnikkeitä voidaan käyttää ilman läpivientejä. Ne tarttuvat peltirakenteeseen, jolloin kattoon ei tarvitse porata reikiä. Sopiva kiinnitystapa riippuu kuitenkin peltikaton rakenteesta ja valitusta järjestelmästä.
- Bitumi- eli huopakatto: Kiinnityksessä tarvitaan katemateriaalille sopiva ratkaisu ja huolellinen tiivistys. Loivalla tai tasakatolla voidaan tarvita kallistettu teline, jotta paneeleille saadaan sopivampi asento.
Jos kattoon tehdään läpivientejä, tiivisteet, läpivientikaulukset ja aluslevyt asennetaan valitun telinejärjestelmän valmistajan ohjeiden mukaan. Väärään kohtaan tehdyt tai liian vähäiset kiinnitykset voivat heikentää rakennetta ja aiheuttaa vuotoriskin.
Tarkista katon kunto ennen asennusta
Vanha tai lähiaikoina remonttia tarvitseva katto kannattaa korjata tai uusia ennen paneelien asentamista. Muuten telineet ja paneelit voidaan joutua irrottamaan kattoremontin ajaksi ja asentamaan uudelleen.
Paneelien alle jätetään suunnittelussa riittävä ilmanvaihto. Se voi vähentää rakenteen kuumenemista ja parantaa sähköntuotantoa etenkin kesällä. Katon kantavuuden, kiinnityspisteiden ja sään aiheuttamien kuormien arviointi sekä lopullinen asennustapa kuuluvat pätevälle suunnittelijalle ja asentajalle. Veneen? no.
Aurinkopaneeliteline maahan
Maateline sopii tilanteeseen, jossa katto ei sovellu paneeleille tai paneeleita halutaan sijoittaa enemmän. Se tarvitsee oman tukirakenteen, perustukset ja tontilta sopivan paikan. Suuntaus ja asennuskulma voidaan valita kattoa vapaammin, mutta ratkaisu vie enemmän maa-alaa kuin kattokiinnitys.
Maatelineen suunnittelussa huomioitavaa
- Sijoituspaikka: Tarkista auringon esteet, maaston soveltuvuus ja huoltoa varten tarvittava tila.
- Paneelirivit: Rivien väliin on jäätävä riittävästi tilaa, jotta rivit eivät varjosta toisiaan. Jyrkempi asennuskulma lisää tilantarvetta.
- Perustukset: Rakenne voidaan toteuttaa esimerkiksi maakierruilla tai betoniperustuksilla. Perustamistapa ja mitoitus riippuvat maaperästä, rakenteesta sekä tuuli- ja lumikuormista.
- Kestävyys: Ulkona teline altistuu sateelle ja tuulelle. Materiaalien, liitosten ja kiinnikkeiden on sovelluttava jatkuvaan ulkokäyttöön, ja korroosion ehkäisy on huomioitava.
- Suojaus: Maassa olevat paneelit ovat helpommin saavutettavissa kuin katolle asennetut. Vakuutusyhtiö voi edellyttää varkauden tai vahinkojen torjuntaa koskevia järjestelyjä.
- Kokonaisuus: Paneelit voidaan kiinnittää kiskoihin tai suoraan puiseen runkoon, jos valittu järjestelmä sen sallii. Rakenteen toimivuutta ei kuitenkaan voi arvioida ilman kohdekohtaista mitoitusta.
Maatelineen perustusten, liitosten ja kuormankeston suunnittelu kuuluu ammattilaiselle. Itse rakennettavista puurakenteista ei ole yleispätevää mitoitusta eri maaperille tai sääolosuhteisiin, joten valmistajan ohjeet eivät yksin korvaa kohteen rakenteellista suunnittelua. Ammattilainen myös tarkastaa lopputuloksen ennen käyttöönottoa.
Maahan asennettava järjestelmä ei yleensä edellytä rakennuslupaa, mutta poikkeuksia voi olla esimerkiksi kunnan määräysten, alueen suunnittelun tai rakennuksen ympäristövaikutusten vuoksi. Luvan tai ilmoituksen tarve on varmistettava oman kunnan rakennusvalvonnasta ennen perustusten tekemistä.
Turvallisuus, luvat ja vastuut
Lupakäytännöt vaihtelevat kunnittain. Selvitä oman kunnan rakennusvalvonnasta ennen asennusta, tarvitaanko rakennuslupa tai ilmoitus. Lupatarve voi muuttua esimerkiksi suojellun rakennuksen, kaava-alueen, suuremman järjestelmän tai merkittävästi muuttuvan kaupunkikuvan vuoksi.
Mitä omistaja voi tarkistaa?

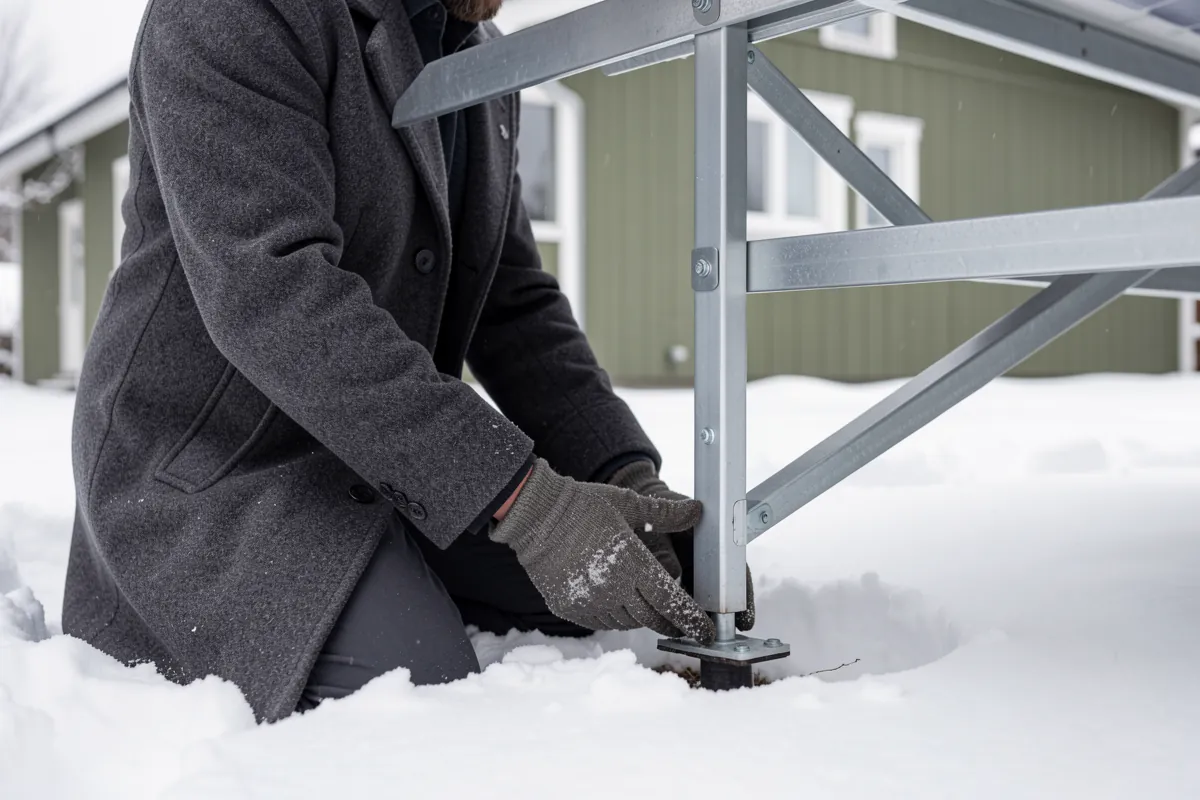

Omistaja voi arvioida asennuspaikan yleistä kuntoa, esteitä ja huollettavuutta sekä pyytää nähtäväksi suunnitelmat ja asennusasiakirjat. Rakenteiden kuormankeston, kiinnitysten, perustusten ja läpivientien suunnittelu sekä lopputarkastus on jätettävä pätevälle ammattilaiselle. Motiva suosittelee tilaamaan sekä suunnittelun että asennuksen päteviltä ammattilaisilta.
Sähköasennuksia tai verkkoon liittämistä ei pidä tehdä itse. Verkkoon liitettävän järjestelmän asennuksen ja sähköverkkoon kytkemisen tekee Motivan mukaan asentaja, jolla on vähintään S2-asennusoikeudet. Sähköurakoitsijalla on kokonaisvastuu aurinkosähköjärjestelmän asentamisesta.
Käyttöönotto ja dokumentointi
Asentajan on tehtävä käyttöönottotarkastus ja tarvittavat mittaukset. Tarkastuksesta laadittava pöytäkirja allekirjoitetaan asentajan toimesta. Säilytä ainakin seuraavat tiedot myöhempää huoltoa, kattoremonttia ja viranomaisasiointia varten:
- telineen ja kiinnitysten suunnitelmat sekä kuormituslaskelmat
- johdotusten ja kaapelien kiinnitys-, suojaus- ja läpivientitiedot
- käyttöönottotarkastuksen pöytäkirja ja mittaustulokset
- järjestelmän käyttö- ja huolto-ohjeet.
Paloturvallisuuden kannalta järjestelmän sijainti on voitava tunnistaa. Kohteessa tulee olla tarvittavat varoitusmerkinnät, turvallisuusohjeet ja yhteystiedot. Motiva suosittelee säilyttämään järjestelmästä ja sen sijainnista kertovan tietokortin pääsähkökeskuksen lähellä sekä toimittamaan siitä kopion paikalliselle pelastuslaitokselle.
Huollossa omistaja voi seurata järjestelmän yleistä kuntoa ja ilmoittaa poikkeamista asentajalle. Paneeleille ei yleensä pidä nousta tai poistaa lunta työkaluilla, sillä katolla työskentelyyn liittyy putoamisriski ja välineet voivat vaurioittaa paneeleita tai kattoa.
